アマテラス 技術紹介 放電加工/ウォータージェット

放電はカッターの届かない所や、内面側への加工において、 熱やストレスを
与えることなく加工抵抗も小さいため、簡易的な段取りで作業を進めることが可能です。

ここまでできる放電加工

 刃物や砥石では実現できない形状を、放電加工なら再現することが可能です。とりわけ航空宇宙関連の部品は、形状と精度のみならず、素材への影響も重要な要素になります。
  私たちはそのことにも注意を払い、各種難削材を最新鋭の放電加工機とその加工技術で対応しています。

技術事例

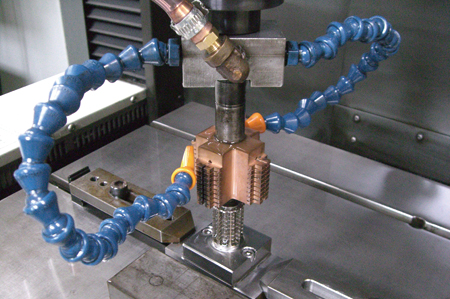

シャフト部へ凸凹放電加工

技術のPOINT
シャフト外周面への凸凹のメシュ形状の形彫り加工例です。
加工ヘッドが製品の周りを回り、無人で加工を進めます。

イメージを拡大

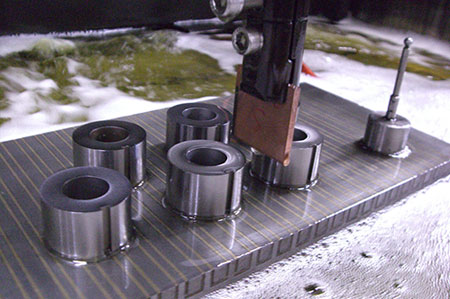

スリーブ流量穴の放電加工

技術のPOINT
オイル流量穴(円周上3カ所/個)連続加工例です。
多数個並べた製品の周りを、加工ヘッドが回転し連続で加工を行います。

イメージを拡大

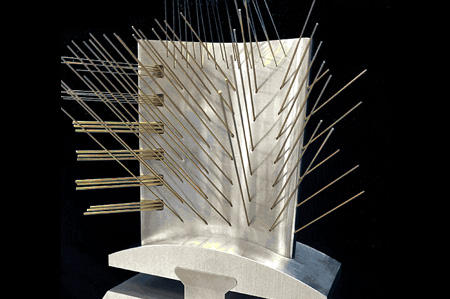

ブレードへのクーリングホール放電加工例

技術のPOINT
切削工具では歯の立たない鋭角進入の小径
穴(写真:φ0.3mm)の加工がバリもなく安定して行えます。

イメージを拡大

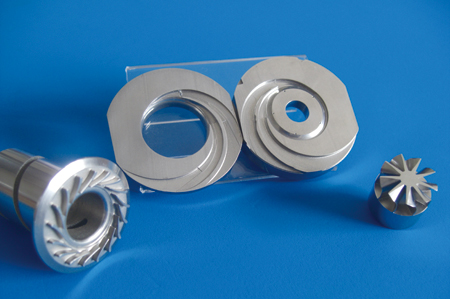

翼面、翼形状の放電加工例

技術のPOINT
小型インペラー、タービンディスク翼等インペラー翼厚は0.1mm以下です。

イメージを拡大

ブレード面の放電加工例

技術のPOINT
鋳込みブレードから、3Dの翼形状電極を製作し、2方向(背・腹側)より放電加工を実施し試作翼を作り出した加工です。(材質:ニッケル材)

イメージを拡大

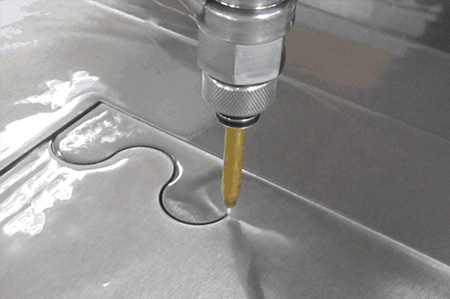

ウォータージェット加工

技術のPOINT
航空部品が嫌う熱影響やストレスを材料に与えること無く
非鉄や樹脂等素材を選びません。

イメージを拡大

お問い合せ

技術情報・加工情報・仕様要件・ご発注のご相談

電化皮膜工業内 AMATERAS事務局
〒146-0093 東京都大田区矢口3-5-10
TEL: 03-3758-3321 FAX: 03-3759-9666
E-mail: mail@amateras-tyo.biz
